By

这个MP3是2007年买的，用了很多年，电池不行了，充满电，工作不到两小时，原来可以工作一天的

锂电池都是有寿命的，时间是锂电池最大的杀手

开始拆

MP3

MP3

点击: 0 | 评论: 6 | 分类: 缺省 | 论坛: 电子电玩 | 论坛帖子

分享:

分享到微信

文章评论

Re: [原创DIY]拆解Creative Zen Stone Plus 2GB MP3更换海量电池

用电子负载，给锂电池做了容量测试

电池标注最少容量为140mAh

结果测试下来不到十分之一了

300mA电流放电，截止电压设置为3V，可以明显看到，电池电压从4.1V立刻下降到3.2V,说明电池内阻特别大了，结果这次的放电容量为2mAh

300mA电流放电，截止电压设置为3V，可以明显看到，电池电压从4.1V立刻下降到3.2V,说明电池内阻特别大了，结果这次的放电容量为2mAh

紧接着，第二次放电，电流设置为100mA,这次电压下降速度稍有好转，但最终也只是放出4mAh的电量

紧接着，第二次放电，电流设置为100mA,这次电压下降速度稍有好转，但最终也只是放出4mAh的电量

紧接着第三次放电，电流依然是100mA,但截止电压设置为2V，可以看到，当电池电压低于3V以后，电池输出立刻截止，变0V，这是电池的保护电路起作用了，最终放出容量2mAh,三次连续放电，总和还不到10mAh，这块电池真的是没救了

紧接着第三次放电，电流依然是100mA,但截止电压设置为2V，可以看到，当电池电压低于3V以后，电池输出立刻截止，变0V，这是电池的保护电路起作用了，最终放出容量2mAh,三次连续放电，总和还不到10mAh，这块电池真的是没救了

2014-04-13 22:32:22 | 引用

Re: [原创DIY]拆解Creative Zen Stone Plus 2GB MP3更换海量电池

开始动手更换电池，

更换的电池是笔记本电脑的电池芯，曾经测试过容量大约1500mAh,这么大的容量，估计可以轻松支持MP3工作一个月，如果每天正常使用几个小时，可以称得上是海量电池了吧

要把电池的保护板拆出来继续使用

要把电池的保护板拆出来继续使用

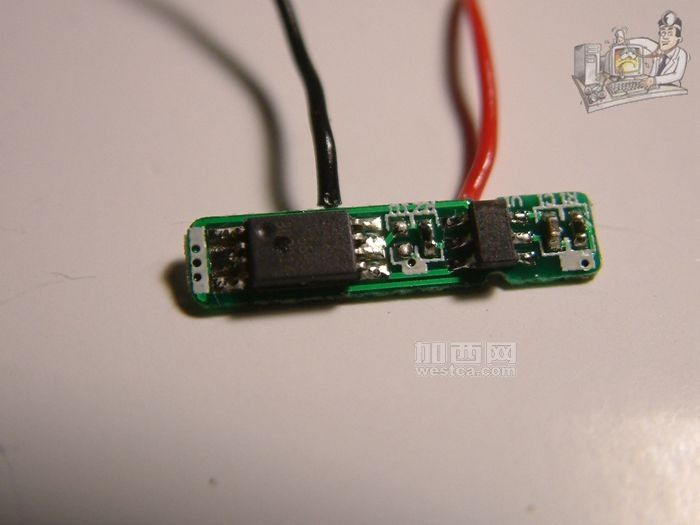

这就是电池保护板了，截止保护电压3V

这就是电池保护板了，截止保护电压3V

大个头的电池，一起来个合影

大个头的电池，一起来个合影

在MP3背壳上钻两个空，穿过电线

在MP3背壳上钻两个空，穿过电线

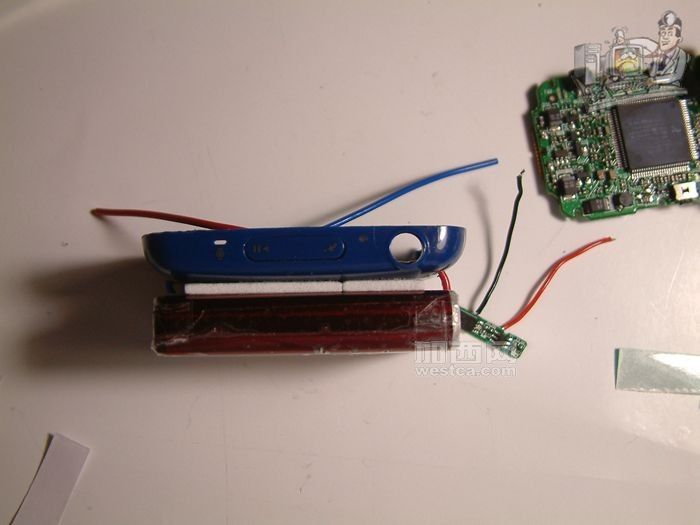

背壳和电池之间先用强力双面胶，再用热熔胶，

背壳和电池之间先用强力双面胶，再用热熔胶，

处理以后，非常结实

处理以后，非常结实

继续安装

继续安装

2014-04-13 22:39:08 | 引用

Re: [原创DIY]拆解Creative Zen Stone Plus 2GB MP3更换海量电池

装好电池保护板，做好绝缘，之后就是测试，正常以后加盖子，最后加胶水粘合外壳

外壳粘合用了快干胶水，夹紧十多分钟就好了

外壳粘合用了快干胶水，夹紧十多分钟就好了

2014-04-13 22:43:01 | 引用

无题

你不用手机听mp3吗

2014-04-14 11:47:19 | 引用

我爱温哥华

无题

我爱温哥华写道:

你不用手机听mp3吗

mp3播放器已经被手机挤压的没有市场了，不过这个小东西里面有收音机，也挺方便的

2014-04-14 12:02:47 | 引用

无题

Matrix 写道:

我爱温哥华写道:

你不用手机听mp3吗

mp3播放器已经被手机挤压的没有市场了，不过这个小东西里面有收音机，也挺方便的

是啊，很多东西都被手机挤压得没市场了，比如数码相机
